　　水電安裝是房子的一部分，其安全方便與否跟大家住房的舒適度可是有很大關系。在做水電之前，業主們可以看看水電施工圖紙，那樣您就可以走很多彎路了。那么，水電施工圖紙怎么看呢？水電的安裝因為是比較敏感的裝修過程，涉及到高危工程，不管是電，還是水我們都需要在裝修的時候引起高度的重視，不過大家不要擔心，小編會為大家詳解CAD家裝水電施工圖。接下來，跟著鄭州清新教育鄭州室內設計培訓的老師一起來看看吧！

　　看水施圖一定要將平面圖和系統圖對著看，這樣才知道管道是在什么地方轉彎，在什么地方變徑，在什么地方分配水點，配水點標高是多少，而且在看給水的時候要看看有沒有相應的排水措施和用水設施，再考慮給水點和排水措施、用水設施搭配是否合理，如有設計有洗衣機給水點，一般情況下給水點標高距完成地面1.1m（具體看設計）。

　　再看有沒有洗衣機的排水地漏，是不是專用的洗衣機地漏，有沒有存水彎，這些都有了再看有沒有洗衣機的電源插座，位置是否合理，插座安全高度、安全措施有沒有?？此﹫D一定要有很強的空間立體感，要達到感覺自己就站在房間里，在跟著管道走。

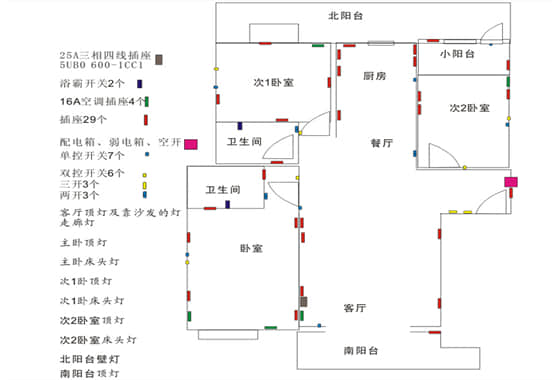

　　1：水電施工，最重要的就是給自己的家庭最先的構思要準確，不管是在浴室，還是在廚房，臥室，客廳生活陽臺等地方，我們都要想清楚使用的布線格局，燈飾多少。下面這款圖就是最簡易的水電改造圖，清楚，一目了然。

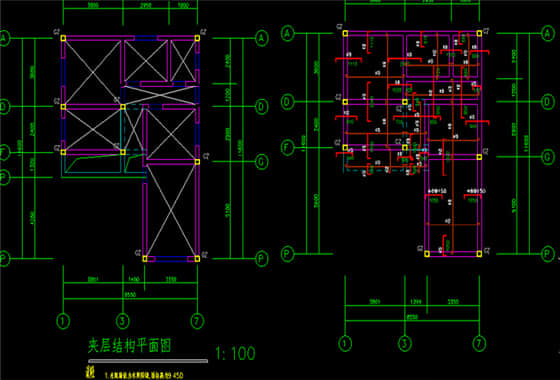

　　2：水電改造的過程復雜，一下是針對小戶型房源的詳解圖，不光是在最細小的部分進行改裝已經改裝的大致方向都是有相應的圖解。

　　3：這款是典型的針對85后小戶型水電施工圖掃盲知識的，簡單易懂，非常的直觀，布線也會明顯標注。

　　4：這款布線是針對比較大的住宅進行布線的原理，不過在CAD進行簡化以后就使得我們看的清楚明了了，不管是花園的設計，還是我是的水電設計，都面面俱到。

　　看電施圖就先看說明，插座安裝高度是多少，高度達的到安全要求否，配電箱安裝位置什么地方，負荷是多少，合理否，空開大小合理否，出線的保護管是多大，電線的搭配合理否，電線與用電設備的搭配是否合理，線管敷設方式是怎么樣的。

　　在防雷接地上就看引下線位置《接地圖》與《防雷圖》引下線位置是否對應，如不對應那又在什么地方轉換，防雷屬幾級防雷，避雷網大小是否在規范范圍內，引下線材質，大小、鋼筋搭接材料材質、規格，更要緊的是高層有沒有防側擊雷的均壓環，衛生間局部等電位，還有接地土壤的接地效果，當地水位，地質狀況。雖然這些很多設計要考慮，但你要看水電圖，看深化就得反著考察設計的合理性和實用性。

　　看家裝水電施工圖還要結合土建看，看結構梁的大小，預埋套管大小是否合理，建筑標高是多少，水電設施安裝后房間使用高度有沒有影響。房間尺寸，墻身尺寸，筏板厚度，找平層厚度，保溫屬內保溫還是外保溫，保溫層厚度，內外墻裝飾層厚度，當這些數據都有了之后才能準確的進行預埋、預留、制作加工。

　　各類型符號代表的意義

　　1、線路敷設方式代號

　　PVC——用阻燃塑料管敷設

　　DGL——用電工鋼管敷設

　　VXG——用塑制線槽敷設

　　GXG——用金屬線槽敷設

　　KRG——用可撓型塑制管敷設

　　2、線路明敷部位代號

　　LM—沿屋架或屋架下弦敷設

　　ZM——沿柱敷設

　　QM——沿墻敷設
