室內立面圖的定義及作用是什么？

編輯：時間：2016-12-15 08:47:59

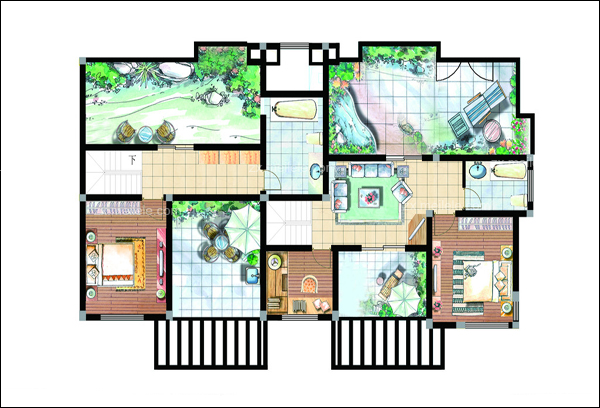

　　對于沒接觸過建筑這個行業的人來說可能并不了解室內立面圖，建筑行業的室內立面圖是建筑施工圖中常用的一種。

　　室內立面圖利用的就是光線平行這個原理來形成的各個墻面的效果圖。無論是在觀察房屋構造還是在裝修過程中都能用到室內立面圖。其中室內立面圖也主要分兩種，一種是有立面軸線的立面圖，另一種則是沒有立面軸線的立面圖。利用室內立面圖能夠清晰的看出室內是什么樣子的，以及所裝飾的外墻的圖案。有很多細節都能夠展示出來，這也是室內立面圖的一個重要作用。

　　室內施工圖中的立面圖是以入口為正立面制圖時通常用字母表示節點圖：主要解釋的是內在的結構(細微)材質注明，還有具體尺寸，是施工人員的工具!沒有它，具體的施工方法以及結構是做不到位的，這也設計師的具體要求. 剖面圖分橫剖和立剖主要是反映的一些有裝飾部分的內部結構和施工方法. 立面就是你視覺平面看見的東西，就是從一個物體的側面看，也叫側面圖，，節點圖也叫細部大樣圖，就是對局部做放大，讓人看清楚。立面圖，節點圖，剖面圖是設計師為了更好的表達設計細節，是為了給施工單位提供更精確的施工數據，施工方法而做的，業主也可根。我這么跟你說吧一個室內的是可以個前后左右上下個面，這些組起來就是一個立體(所說的房子)畫施一套完善的家裝施工圖。

　　室內立面圖主要反映房屋的體型和外貌、門窗的形式和位置、墻面的材料和裝修做法等，是施工的重要依據。我們在做室內立面圖的時候一定要了解它的施工和房屋大小等問題。

　　一個房間是否美觀，很大程度上決定于它在室內立面圖中主要立面上的藝術處理，包括造型與裝修是否優美。在室內立面圖設計階段中，立面圖主要是用來研究這種藝術處理的。在施工圖中，它主要反映房屋的外貌和立面裝修的做法。

　　室內立面圖是指建筑施工圖中的平面圖、立面圖、剖面圖、節點詳圖中的一種。要表達是建成后，按光線平行投影原理的室內東西南北四個面中的一個面效果圖。

　　室內在平行于該外墻面的投影面上的正投影圖，是用來表示室內的外貌，并表明外墻裝飾要求的圖樣。表示方法主要有以下兩種：(1)對有定位軸線的室內物品，宜根據兩端定位軸線編注立面圖名稱;(2)無定位軸線的立面圖，可按平面圖各面的方向確定名稱。也有按室內立面圖的主次，把室內立面圖主要入口面或反映室內外貌主要特征的立面稱為正立面圖，從而確定背立面圖和左、右側立面圖。

　　按投影原理，立面圖上應將立面上所有看得見的細部都表示出來。但由于立面圖的比例較小，如門窗扇、檐口構造、陽臺欄桿和墻面復雜的裝修等細部，往往只用圖例表示。它們的構造和做法，都另有詳圖或文字說明。因此，習慣上往往對這些細部只分別畫出一兩個作為代表，其它都可簡化，只需畫出它們的輪廓線。若房屋左右對稱時，正立面圖和背立面圖也可各畫出一半，單獨布置或合并成一張圖。合并時，應在圖的中間畫一條鉛直的對稱符號作為分界線。

　　結語：室內立面如果有一部分不平行于投影面，例如成圓弧形、折線形、曲線形等，可將該部分展開到與投影面平行，再用正投影法畫出其立面圖，但應在圖名后注寫“展開”兩字。對于平面為回字形的房屋，它在院落中的局部立面，可在相關的剖面圖上附帶表示。如不能表示時，則應單獨繪出。
